KLOKKE- OG TATS SVEJSE-SVEJSE-SAMLING/KLOKK- OG SMUT SPIRAL STÅLRØR

Produkt

Klokke- og spiralstålrøret er en af de mest almindeligt anvendte samlinger i stålvand- og spildevandstransmissionsrørledninger. Gennemprøvet ydeevne i de hårdeste applikationer, nem at installere og tilgængelig for alle rørdiametre, denne samling er et økonomisk middel til fastholdelse af højtryks AWWA stål vandrør.

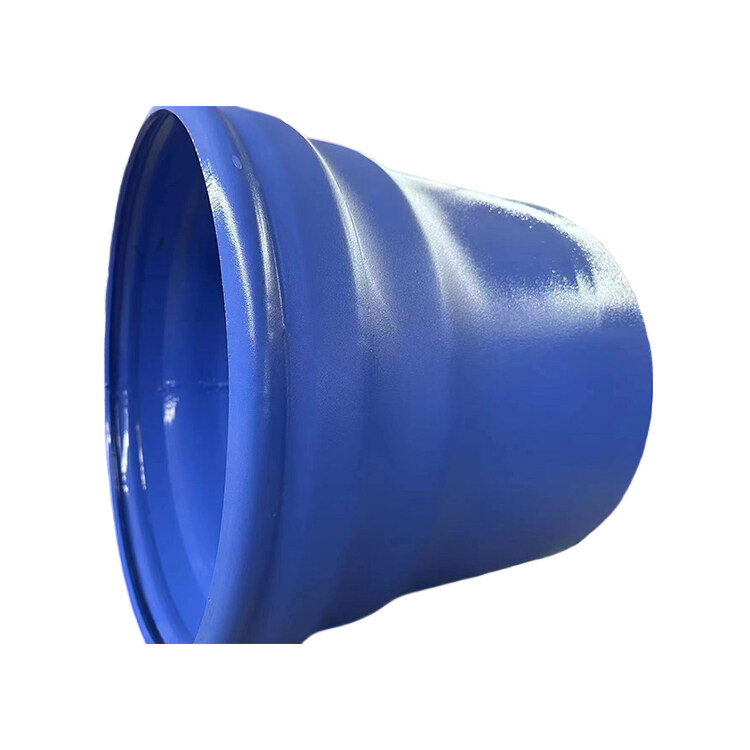

Samlingen er konstrueret ved at udvide den ene ende af røret for at skabe en "klokke"-form. Den anden ende af det tilstødende enderørssegment omtales som "studs". Installationshold indsætter tappen i klokkeenden fra en let vandret vinkel, når de går i indgreb. Røret fastgøres derefter med en enkelt eller dobbelt helomkredskantsvejsning, hvor svejsningen er lig med tykkelsen af det sammenføjede tyndere stykke. Overfladesvejsede rør med en indvendig diameter på 30" eller større kan svejses indefra. Indvendig svejsning bruges typisk til "svejsning efter tilbagefyldning"-metoden til nedgravet rørinstallation. Med denne proces samles røret og monteres varmekrympemuffer før til efterfyldning af røret afsluttes derefter indvendig svejsning efter opfyldning, hvilket i høj grad øger rørinstallationshastigheden og sænker de samlede omkostninger ved projektet.

Den mindste overlapning af de samlede klokke- og studsektioner er 1 tomme/25 mm, eller tre gange tykkelsen af klokkerøret, alt efter hvad der er størst. Ingen feltsvejsninger bør være tættere end 1 tomme/25 mm til det nærmeste tangeringspunkt til en klokkeradius. Samlingstolerancer følger ANSI/AWWA C206.

Svejseintegritetsinspektion og -testning følger standardpraksis skitseret i AWWA C206, Field Welding of Steel Water Pipe. Ikke-destruktiv prøvning (NDT) af svejsede samlinger omfatter visuel inspektion og hydrostatisk prøvning af rørledningen og tilbehør, medmindre alternative ikke-destruktive metoder er godkendt af køberen.

Klokke- og studssamlingen giver mulighed for vinkelafbøjning ved at trække tappen i forhold til klokken, når segmenterne forbindes. For yderligere afbøjning kan klokken skæres op til 5 grader. Dette giver mulighed for vinkelafbøjning uden brug af en fremstillet albue og er nyttig til at imødekomme mindre tilpasningsændringer eller kurver med lang radius

Svejste overlapningssamlinger er almindelige i nedgravede stålrørledninger med stor diameter til vandtransmission og følger retningslinjerne skitseret i AWWA M11 og AWWA C206. Deres lavere byggeomkostninger og dokumenterede brugshistorie gør dem til en pålidelig, økonomisk samling, der forbliver populær i dag.
